Restorer: руководство пользователя

Программа Restorer предназначена для обработки интерферограмм в виде цифровых растровых изображений: для восстановления (улучшения качества изображения), выделения хребтов полос (линий максимальной освещенности полос), а также визуализации оптической неоднородности исследуемого образца в разработанной схеме дифракционного интерферометра в лаборатории #7 института автоматики и электрометрии (ИАиЭ СО РАН).

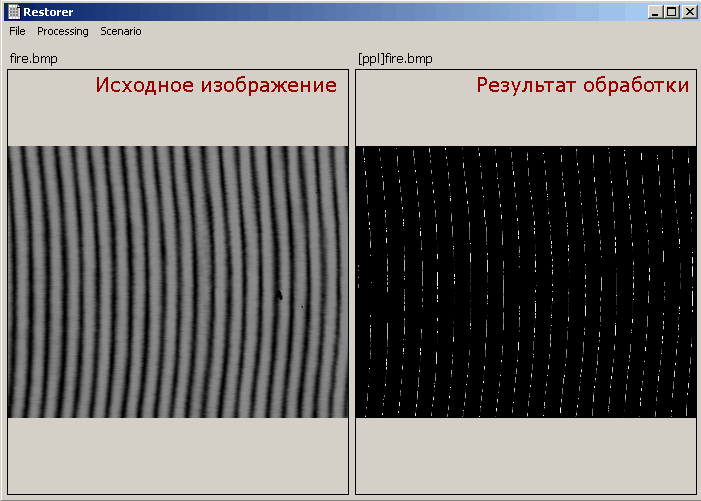

Главное окно программы Restorer

Шаги по построению визуализации оптической неоднородности образца


Выбрать изображение интерферограммы (hotkey: Ctrl+O, File → Open).
Вкладка File

Составить сценарий по обработке изображения интерферограммы (Scenario → Edit). На окне отображена некоторая информация об изображении (кнопка Picture details >>):
  • — порог бинаризации Threshold;
  • — средняя ширина полосы Fringe;
  • — средняя ширина промежутка между полосами Gap;
  • — контраст изображения Contrast.
а также гистограмма изображения. Поэтому выбирать алгоритмы, участвующие в сценарии обработки изображения, следует, опираяюсь на эти параметры. Все элементарные алгоритмы, представленные в списке, настраивают свои параметры, исходя из обрабатываемого изображения, и эти параметры не нужно указывать вручную. Среднее время исполнения одного алгоритма 1—3 секунды, и полное время 5—15 секунд (без процедуры Average). Если нужно включить процедуру несколько раз, то она добавляется в список последовательно нужное количество раз. Окончательно, сохранить сценарий с помощью кнопки Save scenario.

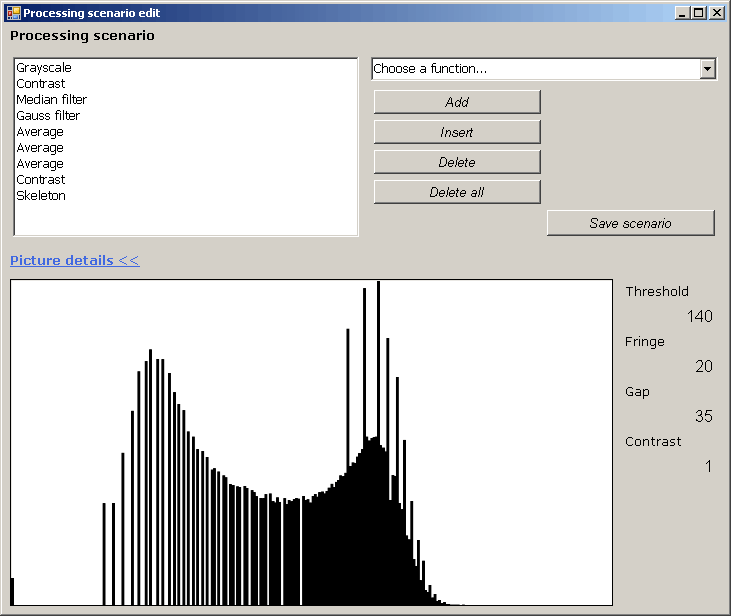

Составление сценария обработки интерферограммы

Запустить сценарную обработку изображения интерферограммы: Scenario → Perform.
Вкладка сценарной обработки

Открыть окно ручной правки хребтов (File → Edit skeleton). Произвести необходимые исправления выделенных хребтов (есть также функция отмены изменения и отмены всех изменений Reinit). Указать все геометрические параметры схемы, а именно:
  • — расстояние между точками фокусировки пучков в плоскости диафрагмы ;
  • — расстояние от плоскости диафрагмы до плоскости матрицы цифровой камеры ;
  • — размер пикселя матрицы камеры ;
  • — коэффициент дополнительного увеличения (уменьшения) изображения , не предусмотренного исходной схемой ДИ (по-умолчанию он равен 1).
Выбрать интересующую прямоугольную область на изображении. Выбрать реперную точку на одной из хребтовых линий. Нажать кнопку генерации визуализации .

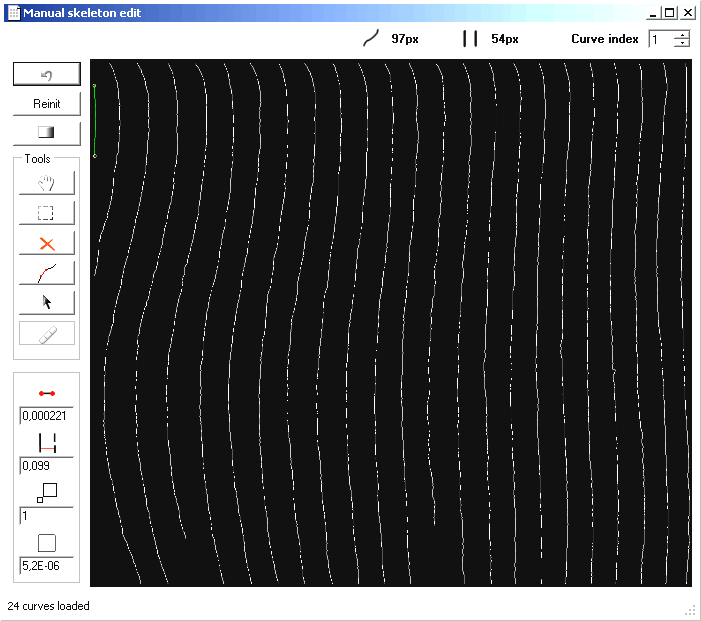

Редактирование скелета

В окне визуализации оптической неоднородности выбрать интересующий вид (двумерный вид, срезы по горизонтали и вертикали).

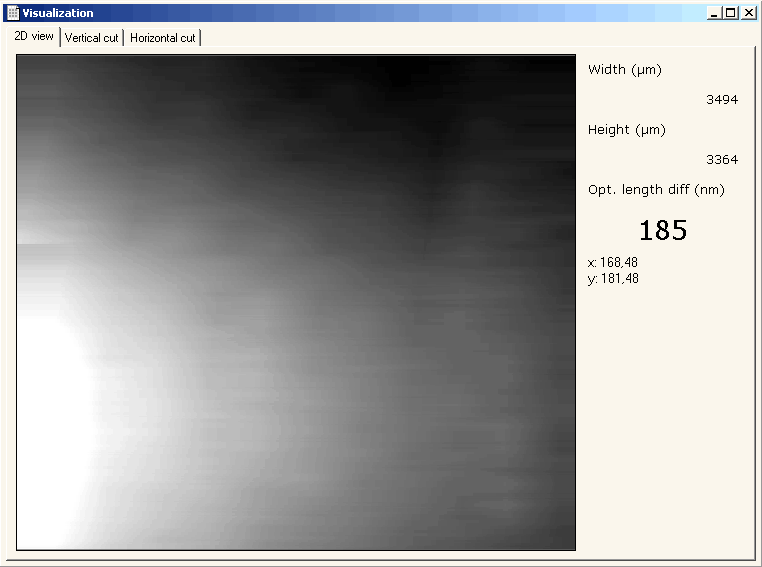

Двумерный вид

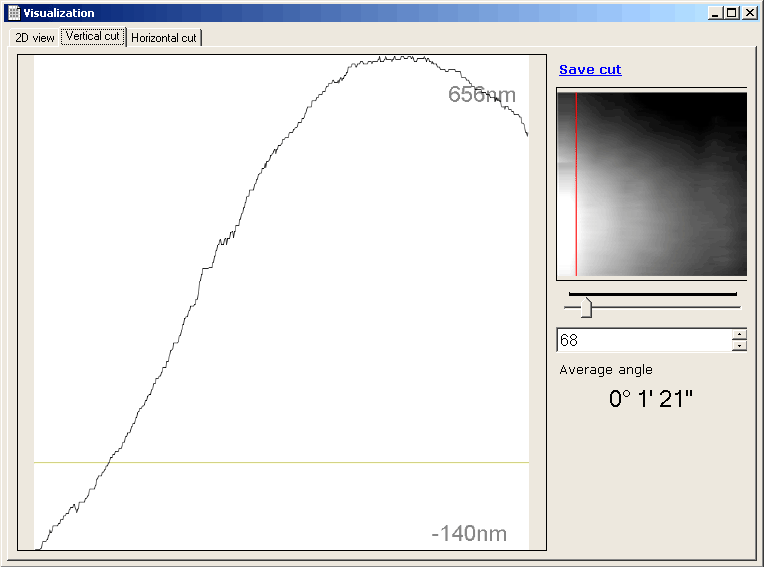

Вид вертикального сечения

Сохранить нужный срез (вертикальный или горизонтальный, Save cut) в виде CSV-файла, который просматривается с помощью программ электронных таблиц, таких как OpenOffice Spread Sheet, Microsoft Excell и т.п.

Иван Юрлагин,
